PCB返修需要注意PCB孔眼的選擇,印刷通孔(PTH)技術是印刷電路板(PCB)行業中使用的安裝或組裝技術之一。 正如通孔PCB的設計和制造一樣，PCB的修復返修也是如此需要注意孔眼的選擇。
許多小尺寸的損壞部件在維修過程中被需要被更換。 然而，有一個組件相比其他組件來說在PCB返修時需要更多的被關注，那就是PCB孔眼。

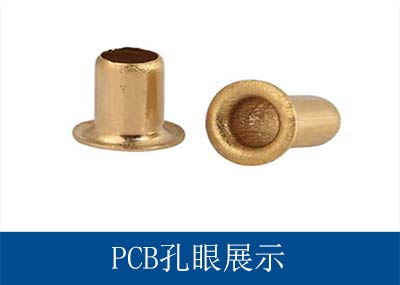

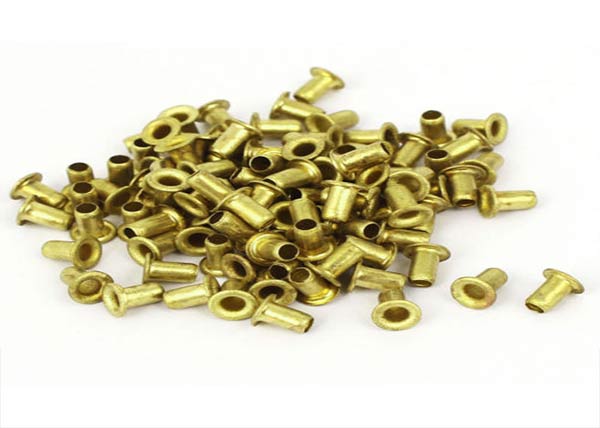

什么是PCB孔眼?

小孔是小環或管狀組件。 在PTH電路板中，將它們放置在鉆孔中，以修復損壞的通孔連接。 在PCB孔眼修復方面，使用專門的孔眼按鈕將新的組件設置到電路板中。

如何選擇孔眼？

孔眼有不同的規格。 因此，重要的是找到損壞通孔的正確組件，您可能對此感覺興趣>>PTH返修設備。 選擇孔眼時，需要注意以下幾點：
內徑(ID)：孔眼的內徑應在0.075至0.500 mm(0.003″至0.020“)之間。 ID需要大于元件引線的直徑。
外徑(OD)：孔眼的外徑必須與通過電路板鉆出的間隙孔接口。 間隙應允許孔眼無力插入。 但是，它不應該超過眼圈的OD測量.125毫米(.005“)。
法蘭直徑(FD)：孔眼設計有法蘭，以幫助保護新電路。 孔眼的法蘭直徑應足夠小，以確保其不會干擾相鄰的電路或焊盤。
法蘭長度(LUF)：孔眼法蘭下方的長度應在0.63至0.890 mm(0.025″至0.035“)之間。 其長度應超過電路板的厚度。
還有需要確?？籽鄯弦蟮囊幐?。 如果法蘭尺寸過大，則可能會干擾相鄰的電路。 如果孔眼太短，則會突出電路板。 因此設置過程將無法正確執行。
通過以上總結，您可以找到修復過程的正確孔眼的要點。 有關PCBA基板返修的更多信息，您還可訪問崴泰科技http://m.tzg2008.com/或聯系公司18816818769。
